便携式三坐标

一、定义：在三维直角坐标系内测量尺寸并方便携式带的测量仪器。

便携式三坐标是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的、并方便携式带移动测量仪器，又称为便携式三坐标测量仪或便携式式三次元。

1.简介

能在x、y、z3个或3个以上坐标（圆转台的一个转轴习惯上也算作一个坐标）内进行测量的通用长度测量工具。主要用于测量复杂形状表面轮廓尺寸，例如透平叶片、显像管屏幕、凸轮和轿车等轮廓尺寸、箱体零件各孔的孔径和坐标尺寸等；还常与加工中心配套，成为柔性制造系统的一个组成部分。

2.便携式三坐标的分类：

按工作原理分，便携式三坐标一般分为CCD、关节臂2种。

3.工作原理：

a.光电CCD便携式三坐标工作原理：

由传感器组件、探测系统、电脑及应用软件及电缆等组成。其中，传感器组件包括相机、安装座及三脚架，探测系统包括测量光笔、探针组与无线通讯装置。采用***的数字摄影测量技术，CCD通过测量镶嵌在光笔上的多个红外发光二极管（LED）的三维坐标，得到光笔在空间的位置和姿态（六维参数）。由于连接在光笔上的探针经过***校准，探针与光笔的位置关系确定，系统从而可以***计算出探测点的三维座标。

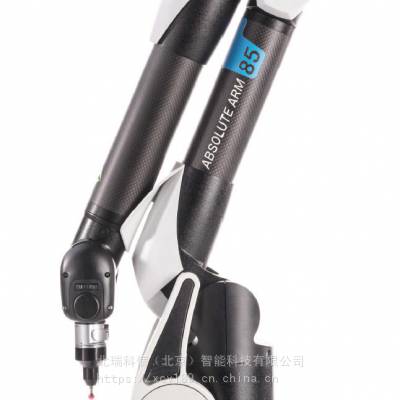

b.关节臂便携式三坐标工作原理：

在测量机的关节和臂身处分别设置由角度传感器、温度传感器、应变传感器以及单片机组成的智能传感器单元，各传感器单元由RS485总线进行连接，并通过RS485-USB接口与PC机进行通信。单片机完成各个传感器数据的采集并将数据上传到PC机，PC机程序由虚拟仪器开发平台LabVIEW完成，实现与单片机间的通信和数据处理，并通过动态链接库将坐标数据传送到标准三坐标测量软件POSCOM。

4.如何选择合适你的便携式三坐标

根据客户不同的操作需求、测量范围、测量精度、测量环境和设备的稳定性、售后服务的质量等，做出综合考虑。

5.需要考察的几个关键指标：

一旦你确定了如何以及在何处使用测量机，有一些关键的性能需要进行考察，这包括了测量不确定度和工作效率。根据现行的***，对于测量机的不确定度和检测程序在***10360中进行了描述。

***10360主要确定了以下三项误差：

A．长度测量允许示值误差MPEE (***10360-2 )

在测量空间的任意7种不同的方位，测量一组5种尺寸的量块，每种量块长度分别测量3次。所有测量结果必须在规定的MPEE值范围内。

B.允许探测误差MPEP (***10360-2)。

C．点测量精密标准球，探测点分布均匀。允许探测误差MPEP值为所有测量半径的差值。

D.允许扫描探测误差MPETHP (***10360-4)。

沿标准球上4条确定的路径进行扫描。允许扫描探测误差MPETHP值为所有测量半径的差值。

在可接受不确定度水平上采集点的数量，确定了测量机的工作效率。一些测量机能够在一分钟内采集超过100个数据点，而可以达到非常接近计量型的精度。

测量机能够为现代制造业提供***，因为它可取代平面的测量工具、固定的或定制的量规，以及精密的手工测量工具。他们在处理不同工作方面的灵活性使其成为一个主仲裁者。在为过程控制提供尺寸数据的同时，测量机还可提供入厂产品检验、机床的校验、客户质量认证、量规检验、加工试验以及优化机床设置等附加性能。对于固定资产的投入有许多要考虑的因素，但一但考虑到提高了生产效率、降低了成本并将生产纳入了控制，测量机就是测量和检测的的选择。优质的技术服务，将会协助您限度地发挥测量机的应用作用。

在选购了适用、可靠性能测量机的基础上，您还需要充分考虑到便携式式三坐标测量机供应商的技术实力和应用、技术服务能力，是否具有本地化的技术和长久综合发展实力，并拥有众多的客户群和广泛的认知。通过及时可靠的技术服务支持和备件保障，对于测量机的长期高效率运行提供保障。同时，拥有着专业的培训和应用支持队伍，使得客户能够从容应对纷繁复杂的各种测量任务。

二、南宁临界四维便携式三坐标其主要特点及优势：

1、手持便携式式设备 ，高精度

2、完全移动自如

由于此设备是无支撑无支架结构，数据传输也是无线的，所以用户可以自由围绕着待测工件移动测量设备。而且，在光学传感器和测头把柄上无物理连接可避免产生机械磨损。

3、自动坐标对齐调整

用户可使用两种件坐标对齐方式：动态及静态模式，无需测头校准，可减少人为操作误差85%。在测量过程中，传感器与工件都能移动且无需对齐，可实现灵活性且***节约时间。

4、测量范围拓展

无需额外对齐、重建坐标系或蛙跳即可实现测量范围的动态扩展，设备可随着待测工作的移动重新自定位，可自动、连续地扑捉测量坐标系。工件移动后，无需重新校准测头来重新对齐数据。

5、使用方便、界面友好

6、连接校准监控

7、自动数据采集和生成报告

三、便携式三坐标的应用领域：

主要用于机械、汽车、航空、***、家具、工具原型、机器、工装等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量，还可用于电子、五金、塑胶等行业中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
